1、RV 減速器軸承

RV 減速器是在擺線針輪傳動基礎上發展起來的，使用二級減速和中心圓盤支承結構。具有傳動比大、傳動效率高、運動精度高、回差小、低振動、剛性大和高可靠性等優點，是機器人的“御用”減速器。減速器的關鍵在于軸承的精密定位，要求軸承輸出力矩大、精度高、負載大、體積小、重量輕、剛性高、低噪聲、長壽命、運轉平穩、安全可靠等優良性能，能在惡劣的工作環境長期連續工作，并具有高的抗沖擊能力。主要用于機器人、焊接變位臺（翻轉臺）、數控機床、精密雷達驅動控制等要求空間小、速比大的精密傳動行業。

該類型軸承主要用作減速器的主軸承，具有較大接觸角，通常為 40°~50°，具有高精度、高剛性，對減速器的力矩剛性具有重要影響；軸承內外圈通常不等高，這一方面是由于減速器緊湊的結構限制，避免軸承在安裝過程中出現干涉，另一方面也是為了軸承的潤滑與散熱方便；軸承保持架通常采用 PA66 注塑成型的冠形保持架。

RV 減速器軸承包含：

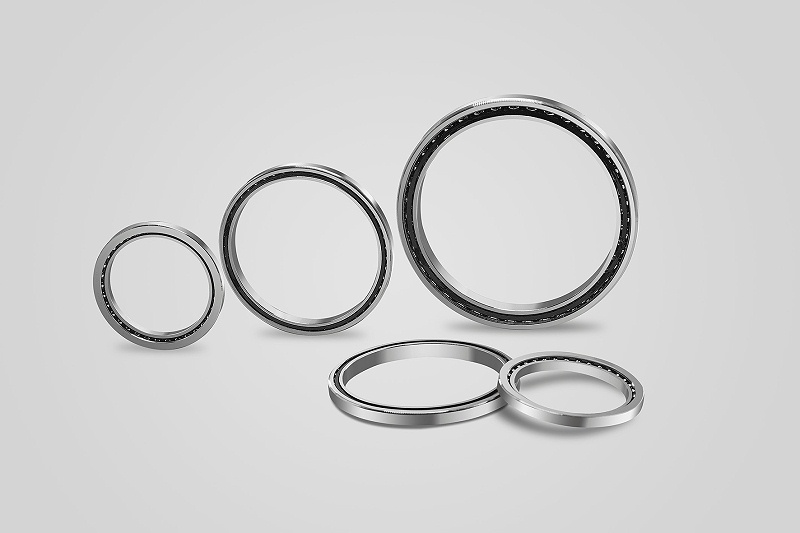

1.1   薄壁角接觸球軸承

該類型軸承主要用作減速器的主軸承，具有較大接觸角，通常為 40°~50°，具有高精度、高剛性，對減速器的力矩剛性具有重要影響；軸承內外圈通常不等高，這一方面是由于減速器緊湊的結構限制，避免軸承在安裝過程中出現干涉，另一方面也是為了軸承的潤滑與散熱方便；軸承保持架通常采用 PA66 注塑成型的冠形保持架。

1.2 薄壁深溝球軸承

這種軸承主要用于減速器的輸出部分，要求精度高，輸出穩定。

1.3 薄壁圓錐滾子軸承

這些軸承分為曲柄支撐和主支撐兩種，曲柄支撐帶薄壁錐形滾子軸承通常較小，放置在曲柄的兩側，起到支撐曲柄的作用。

1.4 圓柱滾子（滾針）及保持架組件

該類軸承沒有內外圈，使用時可以將其發展置于曲柄中間部分部位，以與之相配套的軸和孔為軸承的內外圈和滾道，起到重要支撐曲柄擺線輪的作用，結構非常簡單緊湊。

2、諧波減速器軸承

諧波減速機軸承曾經是用于機器人關節傳動的主要裝置，通過柔輪的彈性變形實現運動傳遞，彈性變形大。機器人的運動精度因彈性變形引起的較大彈性側隙而受到影響，主要用于機器人的手臂、手腕或手部。諧波傳動在傳遞負載時，變形的柔輪與剛輪嚙合時并非共軛齒廓嚙合，保證運動精度壽命低。因此，近年來，在很多高精度機器人傳動中有逐漸被 RV 減速器取代的趨勢。諧波減速器所需的柔性軸承是其運動的關鍵部件。這種軸承在使用過程中會產生周期性的交變應力，且軸承壁較薄，對軸承材料和加工制造提出了極高的要求。

3、擺線針輪減速器用軸承

擺線針輪減速器是一種應用行星式傳動原理，采用擺線針齒嚙合的傳動裝置。在其輸入軸上裝有一個錯位 180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成 H 機構，該滾柱軸承沒有軸承外圈，兩個擺線輪的中心孔充當偏心套上轉臂軸承外圈及滾道。

除上述三類減速器之外，還有其他種類的減速器，如行星減速器等。工業機器人用減速器要求結構緊湊、輸出功率大、傳動鏈短、質量輕并且易于控制等，大量應用在工業機器人減速器上的主要還是 RV 減速器和諧波減速器。
